监 控 外 场 设 备 供 电
监控外场设备分别由就近的变电所低压出线柜提供,用电等级为交流 380V/220V,50Hz,供电电缆计入本专业,监控外场设备供电电缆采用直埋铺设,供电不便处采用高压交流远程供电方式。电缆在进入现场配电箱或者设备箱钱零线应重复接地,配电箱内设专用 PE 线端子。本设计采用联合接地方式,每一处监控机房和外场设备设置地线。机房内安装地线汇流排,所有需要接地设备连接于地线汇流排上。

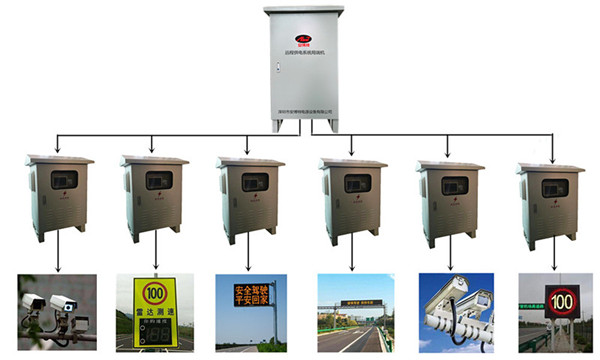

远 程 供 电系统
①上位机
1)设备功能
上位机采用模块化设计,具备热插拔功能。上位机模块采用 N+1 备份配置,具备冗余设计。上位机输出具备调压、稳压功能。
上位机具备电力监控功能,并能本地显示上下位机的电力参数,包括电压、电流、电力谐波等参数。
上位机输入端引起的三相不平衡度小于 2%,严禁从三相电中直接引出一相或两相。上位机的供电距离能根据电压调节进行延长,供电半径能达到 40km。
2)主要性能指标:
额定输入电压:380V(三相)AC±15%;
输入工作频率:50HZ±10%;
额定输出电压:额定电压(单相)AC±5%,具有自动补偿、自动稳压功能,具备输出
电压线性微调功能;
逆变模块采取 N+1 热备份配置;
功率因数:≥0.95;
整机效率:≥93%
相对湿度:≤99%(无凝露);
海拔高度:0~4500m(海拔高于 3000m 需要减额降容使用);
防雷性能:可防雷区 1~2 区,标称放电电流(8/20uS)50kA;响应时间小于 1μs;
通信接口:RS485,以太网口,光口(选配之一)。
②下位机
1)设备功能
下位机采用物理分离的结构,降压设备与其他电气设备分仓隔离,保证用电安全。
下位机具备电力监控功能,能监测并本地显示电压、电流等电力参数。下位机具备远
程开关控制供电回路的功能。
下位机具备节能功能,自身损耗小于 100W,机箱内温升小于 10℃。
2)主要性能指标:
输入电压:额定电压±15%;
输出电压:220V±5%,可根据需要实现在中心对下端输出智能开关与调压控制;具
备恒压功能。
输出频率:(50±0.2)Hz;
环境温度:-40℃~+70℃;
温升≤10℃
过载能力:120%额定负载(过载时间小于等于 1 分钟);
海拔:0~4500m(海拔高于 3000m 需要减额降容使用);
相对湿度:<100%,无凝露;
防雷性能:可防雷区 1~2 区,标称放电电流(8/20uS)50kA;响应时间小于 1us;
通信接口:RS485,以太网口,光口(选配之一);
最多可远程控制回路数为 16 路。
