K3268+400 北行情报板配电引自马头收费站低压配电房，供电距离约为 2.8km，采用直埋供电，敷设铠装铝合金 4X35 电缆至设备处。 K3278+080 北行情报板配电引自虎背变电所低压开关柜，供电距离约为 4.6km，采用远程交 流供电，电源发生器采用 10KVA，隔离转换器采用 5KVA，敷设铠装铝合金 2X10 电缆至设备处， 压降按照不大于±5%考虑。

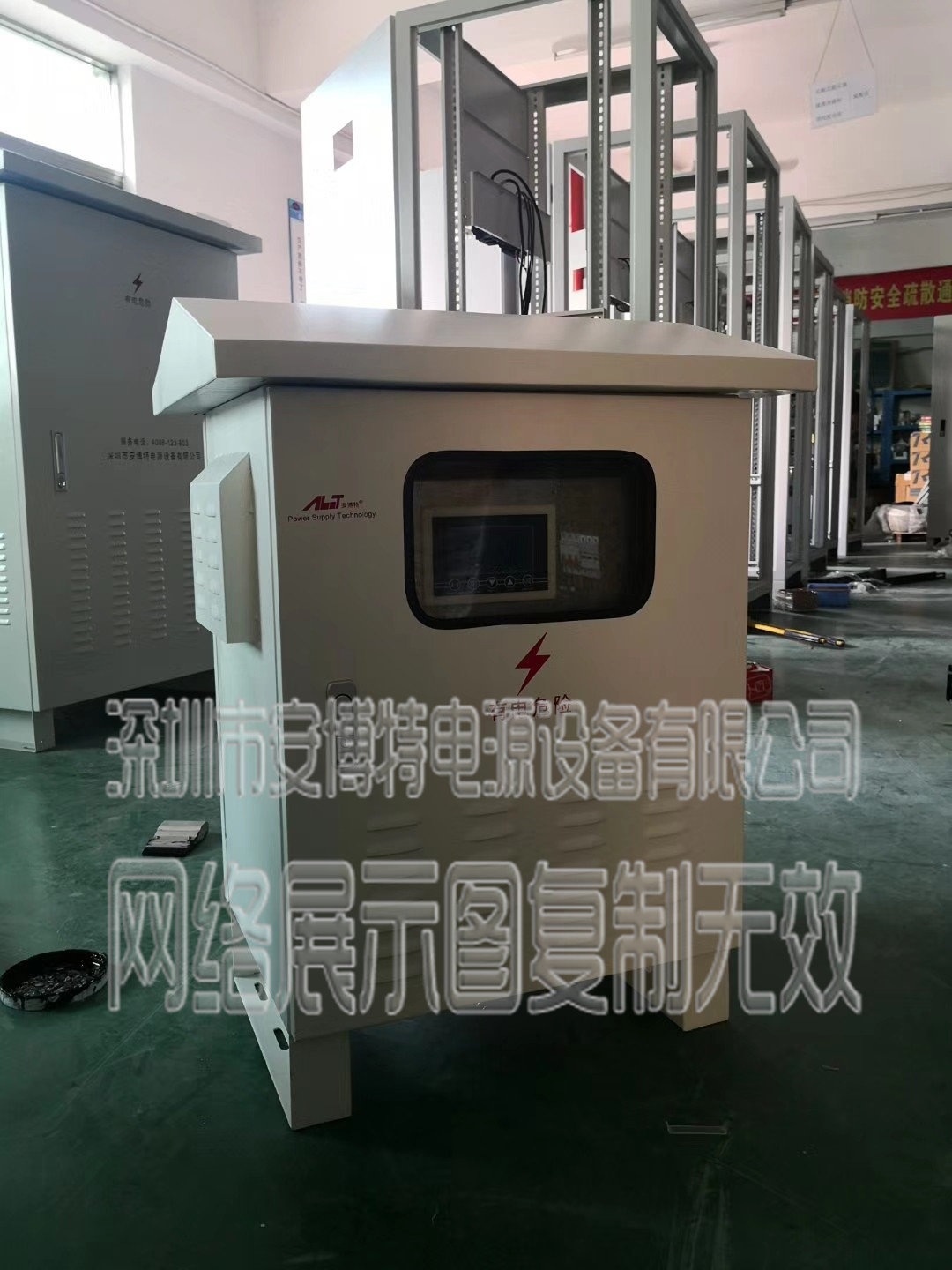

电源发生器主要性能特点

采用PWM精细电压调节技术，减小冲击；

具有低压侧过载、过流、瞬时速断、过欠压保护，高压侧过载、过流、瞬时速断保护，

非电量（超温）保护功能；

软件和硬件均采用抗干扰设计，提高抗干扰能力；

提供设备自诊断功能，方便设备的维护；

内嵌管理单元，监视装置自身工作状态、工作参数；

数字显示电流、电压；

上电自动投入功能，来电无须重新启动；

线路全部进行防潮处理，适于潮湿地区使用；

设有遥控和通讯接口，方便与计算机控制系统连接，接入电力监控系统。

2、电源发生器主要技术指标

额定工作电压：380VAC±10%；

额定工作频率：50Hz±10%；

额定输出功率： 15kVA；

额定输出：220～1000VAC，高于设定值10%时自动保护；

效率：80%～92%；

工作环境温度：-10℃～+55℃；

存储温度：-10℃～+85℃；

噪音：距1m 处≤50db；

海拔高度：0～4500m。

防护等级：户外IP55

隔离电源变换器

1、隔离变换器性能特点

具有输出精度高，波形失真小，响应时间短以及负载短路自动保护、隔离、滤波、双

向抗干扰等多种特殊功能；

能有效滤除线路及负载所产生的各种频率的正负脉冲和浪涌过电压的冲击；

采用模块化设计，故障元件对系统内其他设备影响很小，不易扩散，方便维护。

提供标准的RS485通讯接口，方便与计算机控制系统连接，接入监控系统。

2、隔离变换器主要技术指标

电源容量： 5kVA。

输入：0～1000VAC。

输出：

--输出电压：220VAC±5%；

--输出频率：（50±0.2）Hz；

--输出波形：正弦波；

--过载能力：120%额定负载。

工作环境：

--温度：-10℃～55℃；

--存储温度：-10℃～85℃；

--湿度：0～95％，无凝露；

防护等级：IP55
